تم تصميم محمل الأسطوانة الأسطواني ذو الصفوف الأربعة خصيصًا لمخاشن الصب المستمر، مما يوفر عمر خدمة طويلاً تحت الأحمال الثقيلة وفي ظل ظروف صناعة الصلب درجات الحرارة العالية.
![]() |

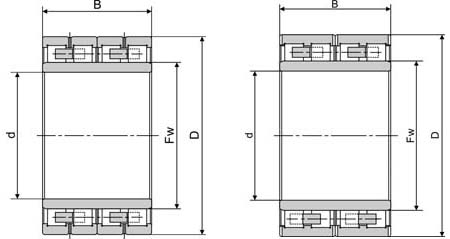

أبعاد الحدود | d | 170 | مم | |||
| D | 230 | مم | |||||
| B | 120 | مم | |||||
| Fw | 187 | مم | |||||
| تصنيفات الحمل الأساسية | Cr | 720 | كيلونيوتن | ||||
| C0r | 1795 | كيلونيوتن | |||||
| تصنيفات السرعة | شحم | 1900 | دورة في الدقيقة | ||||
| زيت | 2350 | دورة في الدقيقة | |||||
| الوزن | 14.2 | كغ | |||||
| المكافئ | SKF | FAG | NSK | NTN | KOYO | TIMKEN | URB |
| 170RV2301 | 4R3426/4R3443 | 34FC23120 | |||||
نظرة عامة
هذا محمل أسطواني أسطواني رباعي الصفوف شعاعي وقابل للفصل. يتم تركيبه بشكل أساسي على لفة العمل ولفة الدعم لمطاحن التدرفج المعدنية. وهو يعالج بفعالية التحديات بما في ذلك الحمل الشعاعي الدوري الثقيل، والبدء والتوقف المتكرر، حمل الصدمات والتشغيل المستمر لفترة طويلة في ظروف التدرفج ذات الحمل العالي.
الميزات الهيكل,الميزات الهيكلية
1. هيكل قابل للفصل: يمكن تفكيك مجموعة الحلقة الداخلية، الحلقة الخارجية ومجموعة القفص والأسطوانة بشكل منفصل، مما يسهل التركيب والتفكيك والفحص.
2. أربعة صفوف من الأسطوانات الاسطوانية مرتبة بشكل متوازٍ، وتوزع الحمل الشعاعي بالتساوي عبر صفوف الأسطوانات لتقليل إجهاد الوحدة.
3. قفص من النحاس الأصفر الميكانيكي أو الصلب المضغوط يوجه الأسطوانات بثبات، مما يمنع انحراف الأسطوانة والاحتكاك.
4. لا توجد قدرة على تحمل الحمل المحوري؛ يجب استخدامه جنبا إلى جنب مع محمحلات التحديد المحورية لتحمل القوة المحورية.
5. تتبنى أسطح مسار التدحرج والأسطوانة تصميم جانبي محسن لتقليل تركز إجهاد الحافة.
سعة تحمل الحمل والأداء
· الحمل: قدرة ممتازة على تحمل الحمل الشعاعي الثقيل؛ غير مناسب لتحمل الأحمال المحورية. مجهز بمقاومة جيدة للصدمات والأحمال المتبادلة.
· السرعة: سرعة تحديد معتدلة، أقل من محامل الأسطوانات الأسطوانية ذات الصف الواحد، مناسبة للتشغيل الثقيل من منخفض إلى متوسط السرعة.
· التشحيم: يتوفر تشحيم الشحم أو تشحيم دوران الزيت؛ يُفضل تشحيم الزيت لظروف العمل ذات درجات الحرارة العالية والمستمرة طوال الوقت.
· التشغيل: عزم احتكاك منخفض، تشغيل مستقر، تشوه مرن صغير تحت الحمل الثقيل، الحفاظ على دقة دوران عالية.
المواد والتصنيع
· عناصر التدحرج وحلقات التحميل: فولاذ المحامل الكربوني العالي الكروم / GCr18Mo، مع صلابة عالية ومقاومة للتآكل ومقاومة إجهاد الاتصال.
· القفص: قفص نحاس منغنيز.
· المعالجة الحرارية: التبريد الفراغي والتلطيف، الأوستينيت المحتفظ به المستقر، التحكم في التغيير الأبعادي أثناء الخدمة طويلة الأجل.
· التصنيع: طحن دقيق لمسارات التدحرج والأسطوانات؛ فرز أبعاد صارم للأسطوانات لضمان تقاسم الحمل الموحد بين الصفوف الأربعة.
الأسئلة الشائعة
س 1: هل يمكن لمحامل الأسطوانات الأسطوانية ذات الأربعة صفوف تحمل الحمل المحوري؟
ج 1: بشكل عام، يحمل هذا النوع من المحامل الحمل الشعاعي البحت فقط. لا يمكنه تحمل القوة المحورية. إذا كان الحمل المحوري موجودًا، يجب ترتيب محامل دفع منفصلة أو محامل أسطوانية مدببة للتحديد المحوري.
س 2: ما هي طريقة التشحيم الموصى بها لمحامل الأسطوانات الأسطوانية ذات الأربعة صفوف لمطحنة التدرفج؟
ج 2: تشحيم دوران الزيت هو الحل المفضل لإنتاج التدرفج المستمر. تشحيم الشحم ينطبق على ظروف العمل المتقطعة ومنخفضة الواجب. يجب اختيار درجة مادة التشحيم وفقًا لدرجة حرارة التشغيل والسرعة المحيطية.
س 3: هل يُسمح باستبدال المحمل بطراز مكافئ لعلامة تجارية أخرى مباشرة؟
ج 3: لا يُسمح بالاستبدال المباشر بدون التحقق. تأكد من التجويف والقطر الخارجي والعرض وتصنيف الحمل الديناميكي ونوع القفص ومجموعة الخلوص. يحتاج تركيب رقبة اللفة وبيت المحمل أيضًا إلى إعادة الفحص.
س 4: ما هي الأسباب الشائعة لفشل محامل الأسطوانات الأسطوانية ذات الأربعة صفوف في مطاحن التدرفج؟
ج 4: تشمل الأسباب النموذجية سوء التشحيم، تلوث الجسيمات الغريبة، التحميل المسبق غير السليم، انحراف الأسطوانة، تأثير الحمل الزائد وعدم المحاذاة بين رقبة اللفة وبيت المحمل.
س 5: كيف تختار الخلوص الداخلي لمحامل الأسطوانات الأسطوانية ذات الأربعة صفوف لمطاحن التدرفج؟
ج 5: يتم اختيار مجموعة الخلوص بناءً على التركيب ودرجة حرارة التشغيل والحمل. يتم اعتماد خلوص أكبر عادة لمطاحن التدرفج الساخن للتعويض عن التمدد الحراري لرقبة اللفة.
